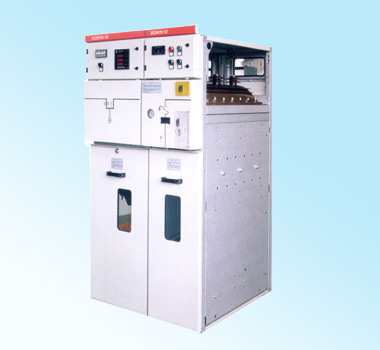

XGN15-12型交流金屬封閉環網開關設備 |
| |
|
| |
| |
|
技術參數
|
額定電壓
|
|
12kV
|
|
額定電流
|
（進線柜）
|
630A
|
|
|
（出線柜）
|
125A
|
|
額定短時耐受電流
|
20kA/3S，20kA/2S（接地回路）
|
|
額定峰值耐受電流
|
|
50kA
|
|
額定短時關合電流
|
（進線柜）
|
50kA
|
|
|
（出線柜）
|
80kA
|
|
1min額定工頻耐受電壓（有效值）
|
相間、對地/隔離斷口
|
42/48kV
|
|
額定雷電沖擊耐受電壓（峰值）
|
相間、對地/隔離斷口
|
75/78kV
|
|
|
|
|
一、 概述
XGN15-12型交流金屬封閉環網開關設備具有體積小，重量輕，機械壽命長，維護檢查工作量小，運行安全可靠等諸多優點，由于其SF6負荷開關體積小，因此柜體體積比真空負荷開關更小。該產品除一般環網柜場合可以使用外，還可以配置在預裝式變電站高壓室內使用。
二、環境條件
1、周圍空氣溫度
c) 周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不超過+35℃。
d) 周圍最低空氣溫度對“-5戶內”級為-5℃，對“-15戶內”級為-15℃，對“-25戶內”級為-25℃。
2、海拔
海拔為小于1000m
3、濕度條件
e) 在24h內測得的相對濕度其平均值不超過95%；
f) 在24h內測得的水蒸氣壓力其平均值不超過2.2kPa；
g) 月相對濕度其平均值不超過90%；
h) 月水蒸氣壓力其平均值不超過2.2kPa；
4、無經常性劇烈震動
5、周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染。
6、安裝地點的傾斜度應不大于5度
7、超出本技術條件規定時，由用戶和制造廠協商。
三、主要結構
1．柜體由進口敷鋁鋅或國產優質冷軋鋼板經數控機床沖剪鉚合而成（鋼板框體需噴塑處理）。
2．主要元件
a)主開關采用鎮江隆源電器有限公司或常州德春電器有限公司或江陰市云峰電器設備有限公司生產的SF6負荷開關。
b)選用西安熔斷器制造有限公司生產的撞擊式熔斷器。
c)接地開關采用進口EL-210型或國產仿EL型接地開關。
d)傳感器及帶電顯示器可分別選用進口或國產電容式傳感器或相配套的顯示器。
|
|
|
| |
|
|
|
|
|
